蜗轮沟槽蝶阀
产品描述
【产品标准】
设计标准：GB/T 12238
卡箍连接尺寸：GB/T 8260
结构长度：GB/T 12221
压力试验：GB/T 13927
【主要技术参数】
|
公称通径 |
DN（mm） |
40～200 |
|
|
公称压力 |
PN（MPa） |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
|
密封试验 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
适用温度 |
-23℃～120℃ |
||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
||
|
驱动形式 |
手柄、蜗轮传动 |
||
【主要零件材料】
|
零件名称 |
材料 |
|
阀体 |
铸铁、球铁、铸钢 |
|
蝶板 |
球铁、铸钢、不锈钢 |
|
密封圈 |
丁腈橡胶、乙丙橡胶 |
|
阀杆 |
45#钢、416 |
|
填料 |
树脂套、橡胶 |

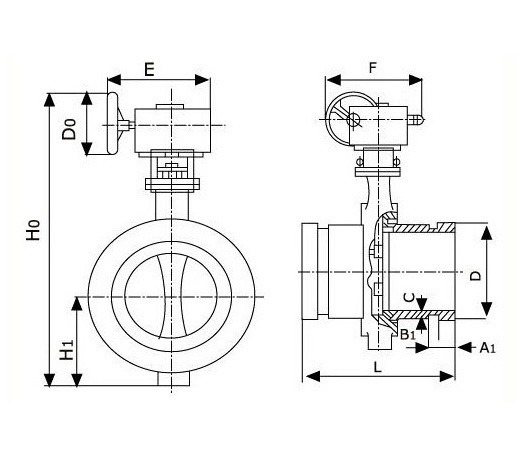

【外型尺寸】
手柄/蜗轮沟槽蝶阀
|
公称通径 |
结构长度 |
外形尺寸(参考值) |
||||||||
|
手柄 |
蜗轮 |
|||||||||
|
毫米 |
英寸 |
L |
H0 |
H1 |
D |
参考重量（kg） |
H0 |
H1 |
D |
参考重量（kg） |
|
50 |
2 |
105 |
175 |
60 |
60 |
1.4 |
220 |
60 |
60 |
2.8 |
|
65 |
2-1/2 |
105 |
200 |
75 |
76 |
1.8 |
245 |
75 |
76 |
3.4 |
|
80 |
3 |
108 |
225 |
80 |
89 |
2.2 |
270 |
80 |
89 |
3.7 |
|
100 |
4 |
120 |
255 |
94 |
114 |
3.5 |
300 |
94 |
114 |
4.5 |
|
125 |
5 |
130 |
285 |
115 |
140 |
4.5 |
330 |
115 |
140 |
5.5 |
|
150 |
6 |
150 |
305 |
125 |
165 |
6 |
350 |
125 |
165 |
7.2 |
|
200 |
8 |
185 |
350 |
150 |
219 |
10.5 |
400 |
150 |
219 |
15 |
