法兰伸缩蝶阀
产品描述
【产品标准】
设计标准:GB/T 12238
法兰连接尺寸:GB/T 9113
结构长度:GB/T 12221
压力试验:GB/T 13927
【主要技术参数】
公称通径 |
DN(mm) |
50~1200 |
||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
软密封≤120℃ |
金属密封≤425℃ |
||
适用介质 |
空气、水、蒸气、煤气、油品等 |
|||
驱动形式 |
手动、蜗轮传动、气传动、电传动 |
【主要零部件材质】
零件名称 |
材料 |
阀体 |
铸铁、球铁、铸钢、不锈钢 |
蝶板 |
球铁、铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 |
橡胶、聚四氟乙烯、不锈钢、合金钢 |
阀杆 |
45#、2Cr13、不锈钢、铬钼钢 |
伸缩节 |
铸钢、不锈钢、铬钼钢 |
填料 |
橡胶、树脂、聚四氟乙烯、柔性石墨 |
【安装使用注意事项】
1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。
4、伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,运行时严禁将支架卸掉。
5、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用双头螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出,损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,运行时限位螺栓严禁卸掉。
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
9、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。

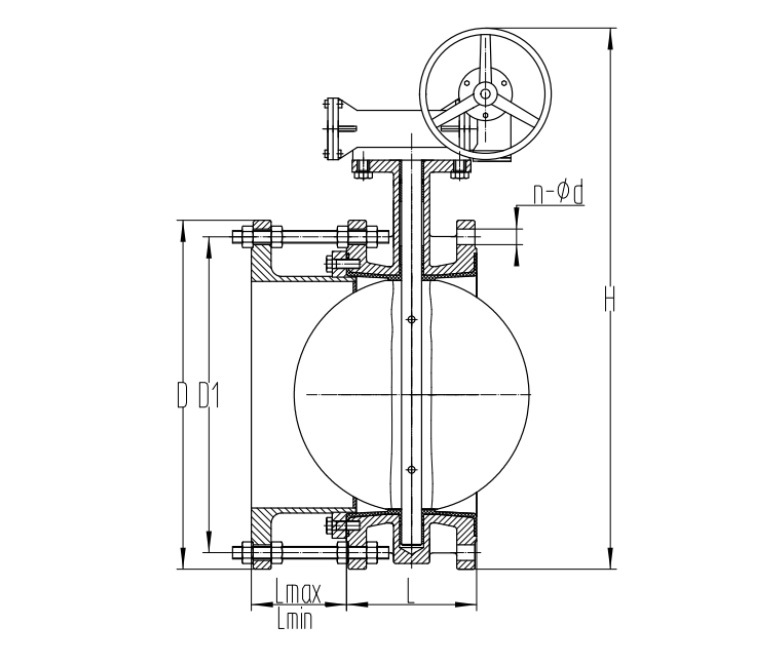

【外型尺寸】
蜗轮法兰伸缩蝶阀
公称通径 |
外形尺寸(参考值) |
连接尺寸(标准值) |
||||||||||||
H |
最大长度 |
最小长度 |
安装长度 |
0.6MPa |
1.0MPa |
1.6MPa |
||||||||
毫米 |
英寸 |
D |
D1 |
n-d |
D |
D1 |
n-d |
D |
D1 |
n-d |
||||
50 |
2 |
309 |
186 |
156 |
171 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
2-1/2 |
337 |
190 |
160 |
175 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
3 |
347 |
198 |
166 |
182 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
4 |
386 |
216 |
174 |
195 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
5 |
405 |
232 |
186 |
210 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
6 |
446 |
239 |
194 |
215 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
8 |
570 |
264 |
214 |
239 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
10 |
646 |
286 |
235 |
260 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
12 |
738 |
300 |
250 |
275 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
14 |
761 |
320 |
270 |
295 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
400 |
16 |
877 |
332 |
282 |
307 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
450 |
18 |
938 |
355 |
305 |
330 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
500 |
20 |
993 |
365 |
315 |
340 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
600 |
24 |
1131 |
420 |
370 |
395 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
700 |
28 |
1476 |
446 |
396 |
421 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
800 |
32 |
1533 |
476 |
426 |
451 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
900 |
36 |
1655 |
506 |
456 |
481 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1000 |
40 |
1765 |
516 |
466 |
491 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1200 |
48 |
1955 |
560 |
510 |
535 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
