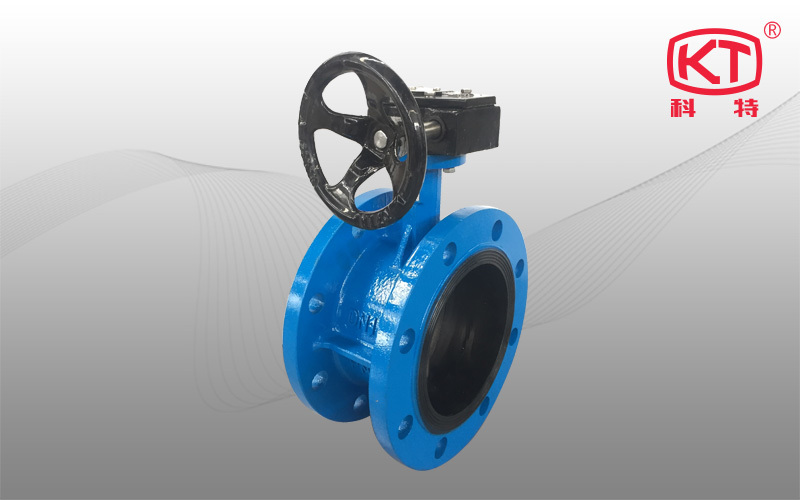

蜗轮法兰蝶阀

产品名称:

蜗轮法兰蝶阀

产品型号:
蜗轮法兰蝶阀D341X-16QB1
概要信息:
蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。其中软密封蝶阀适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
6、流量特性趋于直线,调节性能好。
7、通过选择不同的零件材质,可以适用多种介质。
没有此类产品
我要询价
样本申请
技术参数

【产品标准】

  设计标准:GB/T 12238

  连接尺寸:GB/T 9113

  结构长度:GB/T 12221

  压力试验:GB/T 13927

【主要技术参数】

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

0.6

适用温度

-23℃~200℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

手柄、蜗轮传动、气传动、电传动、电液传动

【材料选用和适用温度】



材质

适用温度

介质类型及适用温度

海水

盐类

强碱

弱碱

强酸

弱酸

天然气

醇类

空气

蒸汽

油类

食品

突出特点

阀座

丁腈橡胶(NBR)X5

-23~93℃

A

A

A

A

A

D

A

C

A

D

A

B

耐油

乙丙橡胶(EPDM)X3

-46~135℃

A

A

A

A

A

C

B

B

A

A

C

A

耐老化

耐热乙丙橡胶X6

-46~150℃

A

A

A

A

A

C

B

B

A

A

C

A

耐热、耐老化

天然橡胶(CR)X1

-20~85℃

A

A

A

A

A

C

D

C

A

B

B

B

高弹化

氯丁橡胶(CR)

-29~99℃

A

A

B

B

A

D

D

C

A

D

D

B

耐磨、耐老化

硅橡胶(Si)

-55~180℃

A

A

B

D

B

D

A

B

A

A

C

C

耐高温

氟橡胶(FPM/VITON)X7

-23~200℃

A

A

A

C

A

C

A

C

A

A

A

A

耐腐蚀、耐高温

聚四氟乙烯(PTFE)F4

-20~180℃

A

A

A

A

A

A

A

A

A

A

A

A

耐所有化学介质腐蚀

蝶板

尼龙板

-30~80℃

C

A

C

B

B

C

A

D

A

D

A

A

抗导电

球铁电镀

-30~350℃

B

D

C

D

C

D

B

A

B

A

A

C

耐热

碳钢聚酰胺覆层(PA)

-30~100℃

A

A

A

A

A

D

A

C

A

A

A

A

耐腐蚀、耐碱性能佳

碳钢氯化聚醚覆层(PCR)

-30~140℃

A

A

A

A

A

A

A

A

A

C

A

A

耐腐蚀、耐碱性能佳

聚四氟乙烯(PTFE)

-20~180℃

A

A

A

A

A

A

A

A

A

A

A

A

耐所有化学介质腐蚀

氟塑碳钢覆层(PFA)

-20~180℃

A

A

A

A

A

B

A

A

A

A

A

A

耐腐蚀、耐高温

不锈钢

-252~316℃

A

C

C

C

B

C

A

A

A

A

A

A

耐腐蚀、耐高温

铝青铜

-212~232℃

A

C

C

D

C

D

A

A

A

A

A

C

耐热、耐一般腐蚀

钛金属

-196~550℃

A

A

A

A

A

C

A

A

A

A

A

B

耐腐蚀、耐高温

双相不锈钢钢

-196~600℃

A

A

A

A

A

A

A

A

A

A

A

A

耐腐蚀、耐高温

HALAR

-30~1700℃

A

A

A

A

A

A

A

A

A

B

A

A

耐高腐蚀

阀体

灰铸铁HT200

-15~250℃

A

D

C

D

C

A

A

A

A

A

A

C

耐变形

球铁QT450

-30~350℃

A

C

C

D

C

B

A

A

A

A

A

C

耐腐蚀、耐变形

铸钢WCB

-29~425℃

A

D

D

D

C

D

A

A

A

A

A

C

耐压好

锻钢A105

-29~450℃

A

D

D

D

C

D

A

A

A

A

A

C

密度高、耐高压

高温钢WCB/WCQ

-29~540℃

A

D

C

D

C

D

A

A

A

A

A

C

耐高温、耐高压

耐腐高温钢C5/C12

-29~570℃

A

B

B

B

B

B

A

A

A

A

A

B

耐高温、耐腐蚀

低温钢

-196~345℃

A

D

D

D

C

D

A

A

A

A

A

C

耐低温

注:A-非常适用;B-适用;C-有限适用;D-不适用,整体阀门各部件耐温以耐温低的为最高使用温度。

【外型尺寸】

手柄法兰蝶阀

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

238

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

9

65

2-1/2

112

258

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

11

80

3

114

278

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

12

100

4

127

293

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

15

125

5

140

309

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

21

150

6

140

336

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

24

蜗轮法兰蝶阀

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸 (标准值)

参考重量(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

306

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

11

65

2-1/2

112

321

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

13

80

3

114

346

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

14

100

4

127

387

210

170

144

4-18

220

180

156

8-18

220

1801

156

8-18

17

125

5

140

411

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

23

150

6

140

447

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

27

200

8

152

607

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

34

250

10

165

688

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

48

300

12

178

742

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

62

350

14

190

797

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

85

400

16

216

930

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

135

450

18

222

975

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

165

500

20

229

1065

645

600

568

20-22

670

620

582

20-26

715

640

609

20-33

180

600

24

267

1225

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

300

700

28

292

1343

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

400

800

32

318

1436

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

515

900

36

330

1616

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

750

1000

40

410

1711

1175

1120

1078

28-3

1230

1160

1112

28-36

1255

1170

1112

28-42

800

1200

48

470

1971

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1500

1400

56

530

2218

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2550

1600

64

600

2578

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

3600

1800

72

670

2689

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

4600

2000

80

760

3022

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

6180
